方樁生產企業雖然建立了ISO9001質量管理體系，但是由于方樁的生產工藝比較復雜，自動化程度低，人為影響因素很多，為了嚴格控制產品質量，必須加強對攪拌、張拉、離心、養護四個關鍵過程的控制，以達到滿足顧客要求和提高內部管理水平的目標。

一、混凝土攪拌過程

方樁混凝土攪拌過程（工序）是方樁生產過程中的關鍵過程（工序）--質量控制點。如何正確實施該質量控制點，確保該關鍵過程質量受控，應從以下幾點著手。

1. 秤量系統的穩定

（1）秤量系統。其主要由秤臺架、秤斗、傳感器、顯示儀表、連接線（信號電纜）等組成。秤量系統的穩定性、精密度直接影響混凝土的制造質量。

（2)秤臺架的剛度可靠性。大多數秤臺架（座）均在攪拌樓樓層框架上制作安裝，或用吊秤，或用懸臂秤。因此支撐傳感器的秤臺架必須牢固、剛度好，秤量后秤臺支架（座）不會變形、晃動，攪拌樓框架也要有足夠的剛性，避免攪拌機運行時秤臺架晃動變形。

（3）秤斗的自由性。秤斗作為混凝土原材料配合比的儲料容器，在稱重計量時必須充分靈活自由，除了傳感器的支點外，它不能受其它連接物的干擾，否則會影響秤重的準確性。要保重秤斗與周圍框架的間隙≥2cm，各秤斗進料口、出料口應使用軟連接，水泥、礦粉采用過濾布做軟接，以起到排氣作用。水秤、外加劑秤則采用軟質PVC雙面膠水帶，既軟接又抗?jié)B。在固定軟接時不要拉得過緊，保證秤斗有一定的晃動量。水秤、外加劑秤的管道輸入口應另外固定，不可直接擱置在秤斗上，管道出口安裝氣動蝶閥，以免影響稱量的精度。

（4）傳感器的選擇和安裝。傳感器的秤量范圍一般應為稱重量和秤斗自重總和的3?5倍為宜，既要考慮秤量時物料的沖擊，又要考慮量值過大時精 度降低。傳感器的結構形式有懸掛式（吊式）和懸臂式兩種，懸掛式適合于稱重量較小情況，一般如水秤、外加劑秤，懸臂式適合于石子秤、砂秤、水泥秤、摻合料秤等。但在許多攪拌站的地面秤量系統中也有大量使用懸掛式傳感器的，直接吊在儲料倉下，連同橫皮帶一起秤重或單獨的秤斗秤后再放入橫皮帶。懸臂式傳感器安裝時應根據傳感器指示的箭頭方向安裝，不可裝反。在秤重后還應注意傳感器懸臂端底面與固定支架是否有5mm以上的間隙，使用中也要經常檢查該間隙部位是否被水泥結塊、其它碎石、沙粒等雜物所堵塞而影響稱重精度。另外在安裝或維護秤量系統時，不能將傳感器當做電焊時的連接導體，任意的打火、焊接中產生的大電流必然會引起傳感器失效失真。在生產過程中還要經常對稱量系統進行檢查、維護，定期校秤標定。

2. 控制系統的先進、可靠、穩定

（1）控制系統的組成主要包括電氣控制系統、微機控制系統和電視監控系統。有兩種控制方式均可獨立完成砼生產：一種是手動方式，即借助于工控機，手動操作各有關按鈕完成砼生產；另一種是自動方式，即完全由工控機實現砼的自動生產與管理。兩種控制方式可通過轉換開關相互轉換。

（2）電器控制系統由電氣柜和操作臺兩部分組成。電氣元器件應采用優質可靠的產品，產品質量符合國際（IEC-947）有關標準及規定。電氣柜內電器件采用標準卡軌安裝，板前布線，給維修、安裝帶來極大的方便。系統具有大、小兩個操作臺（或操作區域），其中大操作臺主要控制和監視攪拌設備的生產情況，小操作臺用來控制和監視骨料倉分料器及各種骨料的上料情況、粉料倉上料控制情況。兩操作臺各按鈕按生產流程方式布置，且均有中文標注，使操作更加清晰明了，操作人員容易掌握，使用方便?？刂葡到y(tǒng)的輸入電源應穩定，建議加裝穩壓器，控制臺應可靠接地防止靜電產生。由于攪拌樓粉塵較大，應定期對各元器件吹灰除塵，以防積灰引起短路跳閘、死機、誤動作、燒毀元器件。

（3）微機控制系統采用MK2000方樁生產專用管理系統軟件，該軟件系統主要由自動化生產控制系統和生產管理系統兩大功能模塊組成，功能強大。其中自動化生產控制系統通過工業標準的傳感器、硬件電路和I/O接口板，采用標準的IPC工業控制機對混凝土攪拌站生產系統的各控制信號進行實時測量、顯示和控制，具有配比儲存、落差自動補償、砂石含水率補償?shù)裙δ埽⑶夷軠?zhǔn)確方便地輸入、調出和修改各物料的設定值及配方號，對生產過程中的錯誤做出提示，實現混凝土生產的自動化。生產管理系統利用計算機網絡控制，實現了調度室、試驗室、控制室、運輸部、總經理室等業務部門的全面聯網，對生產任務單、施工配比、原材料的進料和消耗、商品砼生產和運送記錄（砼小票記錄）、各生產報表等重要的生產數據進行全面的數字化管理，極大地方便了企業的管理和決策，提高了企業的競爭力。

系統具有完善的自鎖、互鎖功能，以保證系統準確、可靠的運行，并具有常見故障檢測及報警功能。

（4）電視監控系統主要由彩色攝像機、自動光圈鏡頭、彩色多畫面處理器、彩色工業監視器等組成。通過電視監控可以方便地觀察外部生產情況，以防止意外情況的發生。系統具有多套配比庫，可滿足技術部多方需求，如施工配比、理論配比等。所有技術報表自動生成，能夠一次性打印，并且各種報表用戶能夠像WORD一樣自行調整。技術部通過網絡接收生產任務信息，從選配比到出廠資料，無論是工作時間還是工作量，都比使用系統前有質的飛躍。

（5）目前很多企業在統計原材消耗數量時，仍然使用生產配合比的單方耗用量乘以生產方量來計算每種原料的總體原材用量，但是配比用料與實際耗料（料秤）是存在一定誤差的。系統在進行耗料自動采集后，交生產每盤混凝土的耗料數量，以設計用量和實際用量的形式進行比對，同時顯示兩種耗料數量及誤差率，并詳細記錄生產每盤混凝土的時間、方量、喂料車號、方樁型號規格等信息，為混凝土的質量跟蹤、 攪拌系統倉位校對、原料的實際消耗等多方管理分析提供準確安全的依據。

3. 攪拌機內部攪拌功能設計合理、攪拌均勻

攪拌機有立軸行星式攪拌機和雙臥軸強制式攪拌機兩種。這兩種攪拌機各有千秋，使用廣泛。

（1）立軸行星攪拌機攪拌原理為公轉加自轉，有復雜的攪拌曲線，能在很短的時間內完成攪拌工作，屬完全的強制式攪拌機，具有長期干攪拌的能力。與臥軸攪拌機比較，具有無軸端密封和不漏漿等特點；與立軸攪拌機比較，具有電機功率小，不卡料，耐磨件磨損小等優點。

（2）雙臥軸強制式攪拌機攪拌軸采用軸端新型圓錐螺旋傘齒-行星齒輪減速機傳動，臥式筒體內安裝有雙軸旋轉反向的槳葉，槳葉成一定的角度將物料向軸向、徑向翻滾，使物料迅速均勻混合。其也屬強制式攪拌機，激烈的攪拌運動縮短了一次混合的時間，更快速高效。由于傳動減速箱在腔體外，維護檢修更容易。

（3）攪拌就是利用攪拌葉的強制力、物料的重力，使各種物料如粗骨料、細骨料、粉狀膠凝材料、水、減水劑等均勻混合在一起，組成一種膠凝狀可流動的混凝土工序。 攪拌過程分為兩個階段，第一階段為干攪拌，一般為5?30s，這個階段對混凝土攪拌的均勻性有很大的影響； 后一階段為濕攪拌，一般控制在70?120s之間，將全部物料混合在一起，使之成為新的膠凝狀混凝土材料。攪拌如果不均勻，混凝土就會離析，那么粗料多的強度就高，細料多的強度就會相對低一些。因此，攪拌葉片的設計角度、葉片大小都應適合管樁混凝土的生產要求，另外對原材料的下料程序也要進行合理設計。

（4）物料的投料順序及混凝土的用水量（水膠比）控制對混凝土的和易性、流動度起著很關鍵的作用。目前有以下幾種投料方式：①一次投料法，將水泥、摻合料、砂、石一次性投入，干拌后再投水濕拌，最后加減水劑攪拌；②順序投料法，按一定的順序，如砂、水泥、摻合料、碎石順序投料，先干拌，后加水濕拌，最后加減水劑攪拌；③混合投料法，先投入同種物料中的一部分，以后再陸續投入，如先投砂、水泥、摻合料，進行干拌，再投大部分或全部水，進行短時間濕拌，然后投碎石繼續攪拌，加剩余水再攪拌。減水劑如果加入水中一起稱量更均勻。

方樁混凝土攪拌工序宜采用混合投料法，可以充分利用有效的時間，根據物料的特點綜合平衡。在砂石下料時就邊開邊攪拌，下完砂石再下水泥和摻合料，干拌時間要短，加60%水及減水劑濕拌，最后加剩余40%水?dāng)嚢?。?dāng)然，方樁廠家也可以對骨料、粉料的具體投料順序結合實際作調整、試驗，既要使膠凝材料起到提高強度作用，也要考慮到攪拌機本身設備的性能特點。合理的投料順序?qū)μ岣呋炷翉?qiáng)度、減少水泥用量有極大的幫助。

二、預應力張拉過程

預應力的作用主要是：在方樁承受載荷之前，對受拉方樁中的鋼筋施加預壓應力，提高構件的剛度和抗彎性能，推遲裂縫出現的時間，增加構件的耐久性。因此，為了保證方樁的脫模起吊、裝車入釜、入庫堆放、發貨裝車、工地卸貨、樁基施工、樁基承載及耐久性等的安全可靠，將預應力張拉過程（工序）確定為質量體系的關鍵過程（工序）、 質量控制點是十分必要的。在混凝土布料及合模之后，離心成型和蒸養之前，張拉預應力鋼筋。預應力張拉采用鋼模外部一次整體張拉工藝，有中心張拉和外圓張拉兩種，一般直徑800以上大口徑方樁采用外圓張拉方式。 張拉工藝采用預應力（油壓表顯示值）和伸長值雙重控制，以油壓為主，控制伸長值為輔，兩個數據都要記錄備查。

1. 張拉機的校驗標定

預應力張拉千斤頂?shù)男ｒ?yàn)是預應力結構工程中十分關鍵的環節，其校正的準確度會直接影響建立在管樁構件上的預應力值和管樁的性能，尤其是在小預應力值的方樁構件施工中更應重視千斤頂?shù)男ｒ?yàn)。另外，油壓表也要同時校驗標定。以上校驗工作均應請當?shù)赜?jì)量部門定期實施并出具檢驗報告。

2. 張拉工裝部件（五件套）的加工、裝配精度、張拉規范

張拉工裝部件（張拉具）一般有張拉螺桿、張拉螺母、錨固板、固定板、張拉板五件組成，也叫張拉五件套。張拉板、固定板與方樁的端板裝配，它們的同心度、外圓尺寸精度等與鋼模的內孔尺寸配合間隙，決定了張拉時預應力是否有損失，同樣，張拉螺桿與錨固板內孔的同心度、間隙小有摩擦也會導致預應力損失。張拉后應保壓10?20s，并迅速用板子、棘爪等工具鎖緊張拉大螺母或大螺環（外園張拉），盡量減少預應力損失。已投產幾年的老方樁廠，由于張拉螺桿絲牙損壞，張拉往往會采用墊螺絲、套筒、墊片之類的零件，應盡量避免這種做法，因?yàn)閺埨舐菽覆灰祖i緊。

3. 模具的清潔潤滑

一般在張拉板、固定板裝配對應位置的鋼模筒體內圓表面要刷廢機油，如果有殘余的混凝土、水泥漿必須清理干凈，以便張拉時摩擦阻力小，預應力損失少。喂料后、合模前也必須檢查有無混凝土雜物掉入該位置，必須清潔后張拉。

4. 環筋

鋼筋籠由滾焊機自動點焊而成，如果焊接不牢，或者在裝配、喂料時散籠，環筋倒下，該處鋼筋籠的外圓直徑變小了，在預應力張拉時預應力鋼筋就會不在一條直線上，預應力就會在垂直方向分解一個力，造成預應力的部分損失。

綜上所述，在預應力張拉工序中存在各種各樣的預應力損失。因此，雖然工藝規定要求預應力值為標準預應力鋼筋抗拉強度的70%，但在實際操作中應考慮預應力的損失，油壓表值應控制在70%?75%之間，取上限值為宜，尤其是長樁。

三、離心成型過程

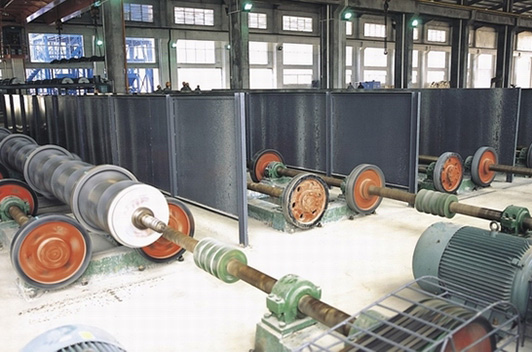

離心成型是指利用旋轉時物料的離心力，使游動的混凝土在鋼模中進行有序排列，形成有密實的混凝土層過程（工序）。混凝土越密實強度就越高，反之則低。離心工藝制度設計的合理與否直接決定了混凝土的強度、管樁的外觀質量。

1. 離心機和鋼模的運轉精密度

（1) 離心機的水平度和平行度必須定期校正，各地腳螺絲、連接螺絲緊固不松動，離心機運行時無振動，離心機托輪間距準確不錯位滑移，傳動皮帶張緊不打滑。

（2) 鋼模同心度好、跑輪磨損一致、直線度好不變形，與鋼模跑輪對齊不錯位，離心時管模不跳動。

（3）定期用轉速表校驗鋼模的轉速與設定離心工藝轉速是否一致。

2. 離心工藝制度的確定

（1）離心速度的選擇：離心速度決定離心力的大小。在一定的塌落度條件下，選擇最佳的離心速度是十分關鍵的。離心工藝一般分四個階段：低速、低中速、中速、高速。低速階段又稱為布料速度階段，目的是使鋼模中的混凝土沿鋼?？v向均勻分布，并有部分拌合作用。中速、低中速為過渡速度階段，起均勻、拌合、速度轉換作用，使混凝土成型時有逐漸連續進行的過程；高速階段為混凝土密實速度階段，它加大離心力，使混凝土拌合物充分密實，析出漿水。

（2）離心時間的選擇：根據混凝土拌合物的實際情況以及設備、鋼模的運行狀況，合理選擇四個階段的離心時間。低速時間不宜過短和過長，過短則混凝土調整不均勻，過長則會加劇鋼模內壁與混凝土的摩擦，破壞隔離效果，從而導致方樁外壁粘皮、麻面、剝落、脫模困難。 總離心時間盡量控制在9?15min內，以提高離心機的使用效率和節約電力。四個階段的離心時間大概為慢速2?4min，低中速1?2min，中速1?2min，高速4?8min，僅供參考。

四、養護過程

養護也對混凝土的強度有很大影響，養護不到位，混凝土就會產生干縮裂縫，對混凝土的強度影響很大。管樁混凝土養護主要有常壓養護（蒸養池）和壓蒸養護（蒸壓釜）兩種，對生產PC樁產品的工藝，應將常壓蒸汽養護作為關鍵過程（工序），對生產PHC管樁產品的工藝，應將壓蒸養護作為關鍵過程（工序）。

1. 常壓養護

常壓養護是指鋼模和方樁一起放置在蒸養池內進行蒸汽養護，使方樁混凝土強度達到脫模、放張強度，生產PC方樁則還要保證PC方樁的產品 強度達到要求（如C60、C70強度等級等）。常壓養護分靜停、升溫、恒溫、降溫四個階段，養護恒溫溫度一般控制住80?95°C之間。升溫速度勻速，不宜過快，以防混凝土結構產生破壞。池內蒸汽管分布均勻，加熱就會均勻，池蓋保溫、不漏蒸汽。溫度計定期校驗，養護時間必須保證不得為追求生產效率而提前開池。常壓養護工藝制度也是要通過實驗室多次試配才能確定。

2. 壓蒸養護

壓蒸養護是指方樁脫模后裝車進入蒸壓釜中，經飽和蒸汽高溫高壓養護，是混凝土強度迅速達到產品的設計強度的過程。壓蒸養護有升壓、恒壓、降壓、降溫四個階段，該壓蒸工藝可以使管樁混凝土強度達到C80等級以上，也就是PHC方樁。同樣升壓階段應勻速緩慢，時間控制在 1.5?2.5h內；恒壓階段應保證壓力在0.9?1.05MPa，溫度在180°C左右狀態下，時間控制在3.5?4.5h；降壓階段同樣應勻速緩慢，時間控制在1.5?2.5h內；最后是降溫階段，雖然壓力為零，但是方樁溫度還是很高，達到80?100°C之間，與室外溫差過大，要避免因驟冷而使方樁混凝土收縮不均勻產生裂紋。一般采用微開、半開、全開釜門，有條件的方樁廠可以制作保溫棚或覆蓋防風油布，待冷卻到比氣溫略高時再出釜或出棚，這在寒冷的北方地區尤其重要。關于壓蒸養護工藝制度的制定，各管樁廠應根據自己的混凝土配合比、脫模強度、蒸汽質量、蒸壓釜的配備等情況進行試驗論證。

預應力方樁都是通過以上四個工序來實現的，因此對影響產品關鍵的上述四個質量工序進行重點控制，列為關鍵過程，一定會取得很大效果。
