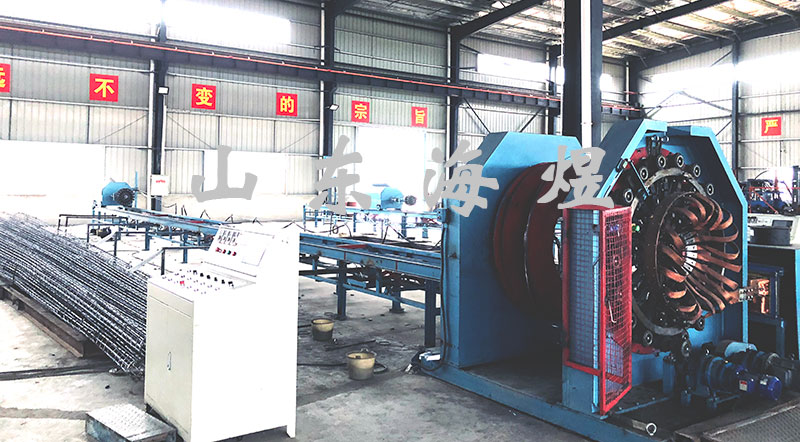

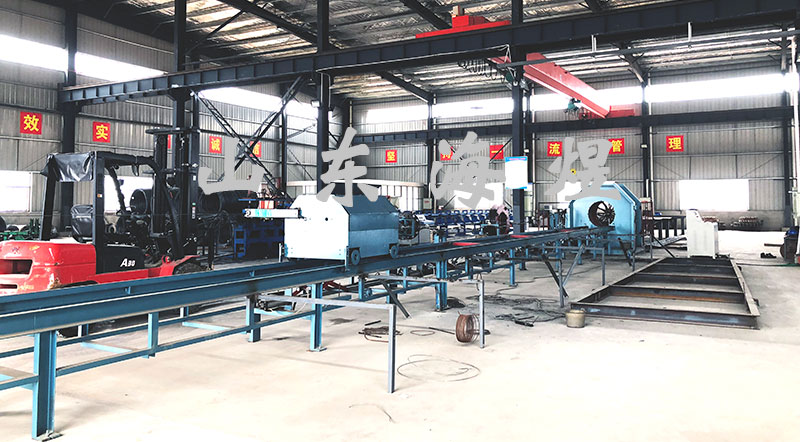

電桿滾焊機
電桿滾焊機是生產鋼筋混凝土電桿的輔助設備，它可自動焊接預應力與自應力電桿的鋼筋骨架；電桿滾焊機不僅生產效率高，而且由于是自動作業，還具有焊點強度均勻與螺距誤差小等優點。
- 品牌： 海煜
- 型號： DGHJ-3
- 外形尺寸： 32400×1500×1924mm
- 整機重量： 8000KG
電桿滾焊機采用PLC作為系統運算、控制的中心，實現螺距加工自動運算，全自動控制加工過程。通過選擇電桿滾焊機不同加工狀態控制方式，可加工多種規格及特殊規格的產品，加工中只需重新設置相應的加工參數即可，加工精度高，產品一致性好。
電桿滾焊機操作安全、簡便，采用液晶屏全漢化人機界面，以人機對話的方式進行參數設置、運行控制，對發生的故障進行監控、報警、分析、顯示故障代碼、分析可能的故障原因、提示處理方式，操作安全、直觀、簡便，徹底改變以往手動加工眼觀手調的控制方式，降低勞動強度，提高了生產率。
我司電桿滾焊機通過焊點跟蹤、脈寬調制觸發焊接方式、變頻調速優化電機功率輸出，節能達35%以上。
我司電桿滾焊機還具有以下優點：
1. 骨架兩端密繞長度和環筋間距通過人機界面可以設定。
2. 自動實現兩端不焊接密繞、兩端正常密繞和正常進給等功能，隨著自動化程度的提高，減少了手工動作，從而保證了產品質量，提高了生產效率。
3. 穿筋盤設置在焊機主回路銅板的外側，更換穿筋盤時無需卸下銅板。
4. 托籠架的設計較好，改變規格時無需松開托筋架上的八條螺栓，只需改變一下定位銷的位置，這一改進大大縮短了調整時間。更換一次規格至少節省20分鐘時間。
5. 繞線機的設計簡單實用，速度可調，排線均勻，效率較高，操作人員反映較好。
6. 采用直流電源，電流密度小，無電感，功率因數提高等因素，減少電源的功率，電源總功率由原來的200?300KVA降至150KVA左右，耗電量減少30%?50%。
7. 直流電源焊點強度均勻，由于直流電源，兩電極間 無高度磁場產生，電級壓力恒定，不會造成每個焊點強度不一致現象，同時也不會因受交變磁場的反復作用產生疲勞損壞，電極的壽命得到延長，這也是為什么直流電源電極板比交流電源電極板壽命提高5?6倍的原因之一。
| 序號 | 項目 | 參數 |
| 1 | 焊接鋼筋骨架長度 | 10?15m |
| 2 | 縱筋根數 | 8-24根 |
| 3 | 環筋直徑 | 3.2?6mm |
| 4 | 籠體直徑 | 0?100mm |
| 5 | 焊接線速度 | MAX3000mm/min |
| 6 | 驅動功率 | 8.4KW |
| 7 | 焊接功率 | 200KVA |
| 8 | 主機轉速 | 0~64轉/分 |
| 9 | 焊接方式 | 電阻焊 |
| 10 | 控制方式 | 自動控制 |
| 11 | 焊接材質 | 含碳量小于0.20%的任何鋼筋 |
| 12 | 焊點強度損失 | ≤5% |
| 13 | 焊點處拉力或剪力 | ≥200KG |
| 14 | 焊變壓器冷卻方式 | 風冷/自冷 |
| 15 | 環境溫度 | -5℃?+35℃ |
| 16 | 相對濕度 | <85% |
| 17 | 電器品牌 | 國產或根據客戶需求 |
| 18 | 工作電源 | 380V±5% 50Hz |
主機部分打捆裸裝，配件與電控柜木箱包裝。
