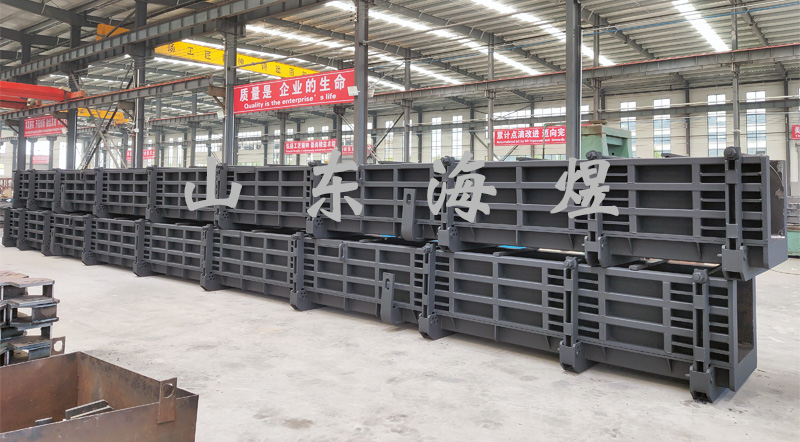

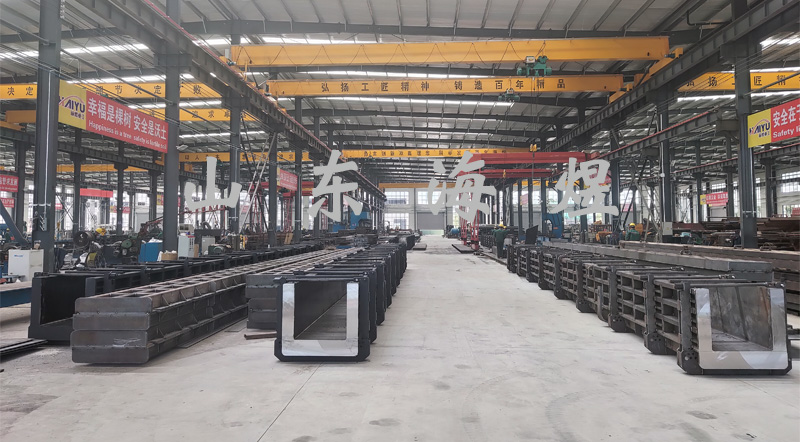

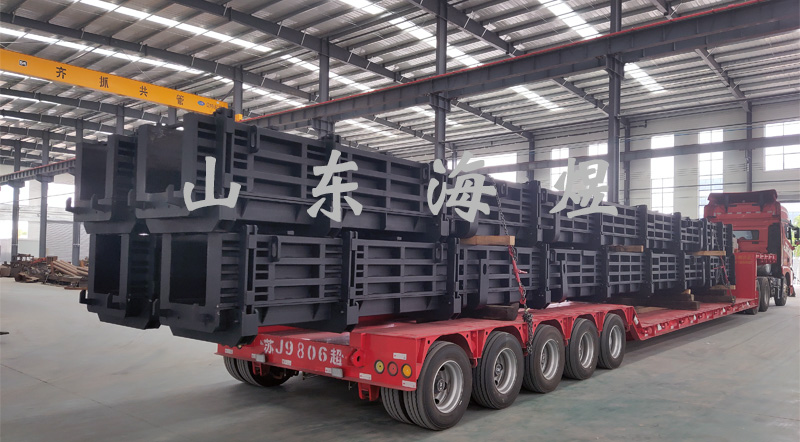

實心方樁模具
實心方樁模具在側板的上邊沿等距設置了調節螺桿，該調節螺桿能免加強模具的側向力，使得側模在混凝土的壓力下不會向外傾斜而導致樁體達不到強度要求，能夠有效提高工作效率，降低生產消耗。
- 品牌： 海煜
- 型號： #
- 外形尺寸： 12000×500×700mm
- 整機重量： 3000KG
實心方樁模具采用裝配式結構，剛度大，不易變形，確保預制實心方樁外觀尺寸。橫截面呈半邊工字形的側模設計以及上部翼緣和下部翼緣間筋板的設置，均提高了方形開口槽的截面慣性矩增大，模具剛度提高，抗變形能力提高，加之方形開口槽上部拉桿的設置，使得預制實心方樁外觀尺寸能夠得到保證。
實心方樁模具具有結構簡單合理，剛度大、不易變形、使用壽命長等優點，通過角鋼、槽鋼、矩形管、連接板以及在模具側板上設置加強筋板、模具底板下設置矩形管、矩形管上設置翅板，這一整套結構設計大提高了模具的剛度，同時抗彎能力得到了顯著提高，使得樁體的外觀尺寸得到了有效保證。
通常預制實心方樁允許偏差值，橫載面邊長為±5mm，樁頂對角線之差為10mm，樁頂平面對樁中心線的傾斜≤3mm，保護層厚度為±5mm，樁身彎曲矢高不大于1‰。采用現場重疊法制作，尺寸偏差很難保證在允許范圍內。而采用本實心方樁模具生產方樁，模具在使用中不易變形，樁的外觀尺寸由模具加工精度所保證，因此，樁的外觀尺寸易于保證。
其次，方形開口槽內部尺寸調節方便，一套模具可生產多種規格預制實心方樁。通常預制實心方樁橫截面尺寸有多種規格，長度根據工程需要設計，從數米到數十米不等。按照現有原材料價格和加工費用，方形開口槽寬度為400mm、長度為12m的模具，一套價格約為3萬元。通過調整側模板在底板上的裝配位置，使得一套模具可生產多種規格的混凝土方樁，減少了方樁模具的規格，提高了模具的利用率；并且，模具規格的減少，也有利于模具的管理，如堆放、維修等。
